| 加工定制：是 | 种类：茶饮料设备 | 品牌：力得利 |
| 适用范围：饮品店设备、 果蔬加工厂设备、 其他 | 型号：RG | 电压：380V |
| 功率：5.5kw | 酒损：99% | 灌装能力：10000瓶/小时 |
| 产品用途：灌装饮料 | 外形尺寸：2600*1700*2200mm | 净重：3000kg |
| 包装：木箱包装或者塑料薄膜包装 | 营销：热销 | 规格：RG18-18-6 |
设备简介：
水处理：
不锈钢罐
RXGF系列洗瓶灌装旋盖四合一体机
本机主要用于灌装作业，将冲洗、灌装、封口四合一体，触摸屏操作全过程，实现自动化，使用于聚酯瓶，塑料瓶。主要灌装矿泉水、纯净术等不含气液体，各部位可以根据瓶形自如调整，简单快捷，稳定可靠。本机采用***的PLC控制系统，控制机器的自动运行。进瓶使用风送装置，输出瓶链道采用可调速方式，与主机相互配合运行更稳定，操作简单。自动化程度高，是矿泉水、纯净水等生产厂商的理想设备。

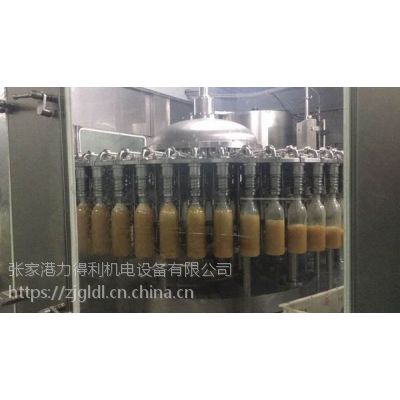

以下是产品实拍图：
1.进瓶机构：
（1）风送道与进瓶拨轮直连的进瓶方式。
（2）设有气动挡瓶装置。
2. 冲瓶机
（1）旋转盘全部用不锈钢焊接而成。
（2）大型平面带齿轴承，运转平稳、可靠。
（3）翻转式瓶夹，瓶夹卡住瓶颈部位，避免对瓶口螺纹部位造成的可能污染。
（4）专用的高效喷雾喷嘴，冲瓶水呈设定角度喷出，可冲洗到瓶子内壁任何部位，冲洗***并节约冲瓶用水。
（5）冲瓶喷嘴升降机构，喷嘴插入瓶中进行冲洗，使冲洗效果达到，同时程度的减少冲瓶用水量，更适应大瓶的生产需求。
（6）冲瓶机动力由机架内传动系统通过齿轮传递。
3. 过渡拨轮
（1）采用优质不锈钢拨轮。
（2）设有卡瓶保护装置。
4. 灌装机
（1）重力灌装，大型平面带齿轴承，运转平稳、可靠。
（2）旋转盘全部采用不锈钢制造。
（3）灌装阀结构设计合理，灌装量准确。
（4）液缸液位由浮球控制。
（5）灌装机动力由机架内传动系统通过齿轮传递
5.旋盖机
（1）设有旋盖机进瓶检测开关，与落盖导轨和拨盖盘连接处的锁盖气缸连锁控制瓶盖的排出，***无瓶时停止喂盖，减少盖子的损耗。
（2）落盖导轨上设有防止反盖通过及反盖取出机构，同时装有一组光电开关，当落盖导轨上无盖时会自动停止机器运转，可以***避免无盖瓶的出现。
（3）高效离心式理盖方式，盖磨损小。
（4）理盖器设有缺盖检测机构，用于控制瓶盖提升机启停。
6. 出瓶拨轮
（1）卡瓶保护装置
（2）托瓶底传送方式，瓶底托板为一螺旋下降曲线，
7. 出瓶输送链
（1）变频调速式传动电机，与三合一灌装机保持同步，有效防止瓶子翻倒。
（2）出瓶输送链上装有光电开关，当出现堵瓶时，可控制三合一灌装机减速并停机。
8. 机架
（1）机架由优质碳素钢焊接而成，并进行表面防锈处理及喷涂，表面覆盖不锈钢板
（2） 三合一机传动系统位于机架台面下，由一台主电机拖动，采用齿轮传动方式。
（3）传动齿轮采用钢质齿轮与尼龙齿轮交叉布置方式。
9. 控制系统
（1）PLC自动完成三合一灌装机由进瓶到出瓶的全过程控制。
（2）触摸屏操作，生产速度、班产量计数、故障类别、故障发生点等均显示在屏幕上，并可自动统计故障发生时间、故障类别等信息。
适用产品: 果汁、茶饮料、功能性饮料等 适用容器：各种容量及形状的PET瓶
技术参数：
| 型号 | RXGF40-40-12 | RXGF32-32-10 | RXGF24-24-8 | RXGF18-18-6 |
| 生产能力 | 18000 | 15000 | 10000 | 6000 |
| 冲瓶用水量：T | 3 | 2.5 | 2 | 1.5 |
| 冲瓶用水压力 | 0.3MPa | |||
| 冲瓶/灌装/旋盖工位 | 40/40/12 | 32/32/10 | 24/24/8 | 18/18/6 |
| 灌装泵流量：T | 12 | 10 | 7 | 5 |
| 灌装高度 | ±2MM(液面定位） | |||
| 额定电压 | 380V | |||
| 冲洗水泵 | 0.75KW | |||
| 气源压力 | 0.7 MPa | |||
| 适用瓶形 | 直径55-80mm，瓶高150-280mm | |||
| 外形尺寸 | 3500*2800*2300 | 3000*2300*2200 | 2600*1700*2200 | 2600*1700*2200 |
| 总功率:KW | 9 | 7.5 | 5.5 | 5.5 |
| 总重量:KG | 18000 | 4500 | 3000 | 2500 |
